配电网中谐波源有哪些

发布时间: 2020-12-31 09:31:40下载链接: 点击下载

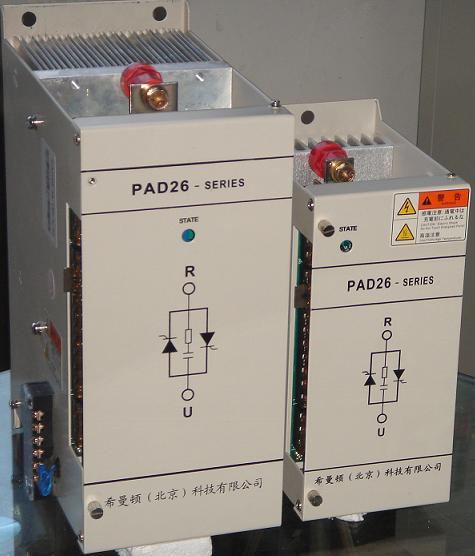

整流装置

大型的制浆企业为生产NaOH和ClO2等化学制剂,普遍采用电解食盐的方式,大容量的整流设备在工程中广泛使用,整流变压器的容量可达10~40M VA,给电网造成了大量的谐波。我们知道,晶闸管整流装置采用移相控制,从电网吸收的是缺角的正弦波,从而给电网留下的也是另一部分缺角的正弦波,显然在留下部分中含有大量的谐波。如整流装置为三相全控桥六脉冲整流器,变压器原边及供电线路含有5次及以上奇次谐波电流;如果是12脉冲整流器,也有11次及以上奇次谐波电流,由整流装置产生的谐波占所有谐波的近40%。


计算机及其他办公设备

随着工厂自动化程度越来越高,计算机及其他现代化办公设备得以广泛应用,而这些设备的电源基本上都是开关电源,因此都会产生谐波并且对电网的谐波干扰十分严重。

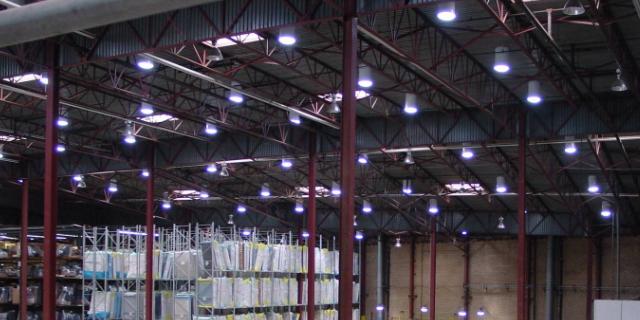

气体放电类电光源

荧光灯、高压汞灯、高压钠灯与金属卤化物灯等属于气体放电类电光源。分析与测量这类电光源的伏安特性,可知其非线性十分严重,有的还含有负的伏安特性,它们会给电网造成奇次谐波电流。
