特殊工业场合应用690V有源滤波器装置

技术参数
额定电压
AC 690V
额定频率
50/60HZ
滤波能力
2~50次
接线方式
三相三线
快速响应时间
10ms内
噪音
65dB
防护等级
IP20
海拔高度
1500m
温度范围
-25~65
相关标准
达到标准GB/T14549--93

690V有源滤波器装置 WEN-PQ-APF

690V有源滤波器柜(APF柜)

工作原理

690V低压有源电力滤波器(APF:Active Power Filter)装置适用于低压690V配电系统,以并联的方式接入电网,通过实时检测负载的谐波分量,采用PWM变换技术,将与谐波和分量大小相等,方向相反的电流注入供配电系统中。实现抑制谐波功能的设备,使供电系统满足《GB/T 14549-93 电能质量共用电网谐波》要求。

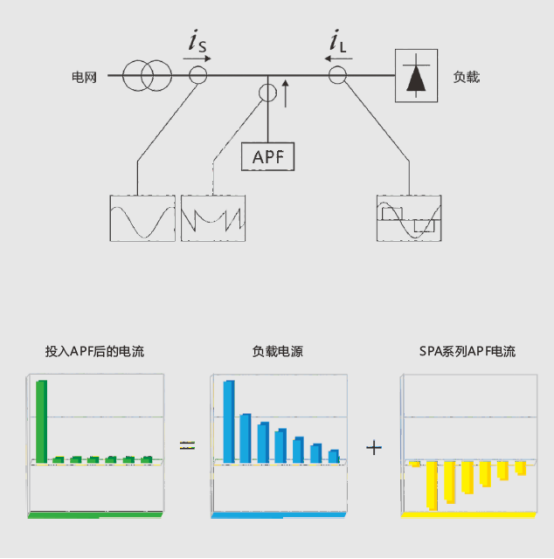

APF工作原理示意图




技术参数

系统参数

额定电压

690×(1±20%) V

额定频率

50×(1±10%) Hz

接线方式

三相三线

性能指标

单设备容量

100A、150A、200A、250A、300A、350A、400A 、450A、600A

可滤除谐波次数

2次~25次全部或可自选定谐波次数

谐波补偿率

可高达95%(设备容量范围内)

全响应时间

≤10ms

有功功率损耗

<3%

并机运行能力

整机最多10台

保护

过流、过热、过压等多项保护功能

环境条件

环境温度

工作温度:-25℃~50℃(更高温度可降容使用)

储存温度:-40℃~60℃

环境湿度

15%~90%(20℃)

海拔高度

<1000m,1000 米以上降额使用

使用场所

室内

机械特性

安装倾斜度

<5度

材质

覆铝锌

通讯显示

通讯接口及通讯方式

RS485
