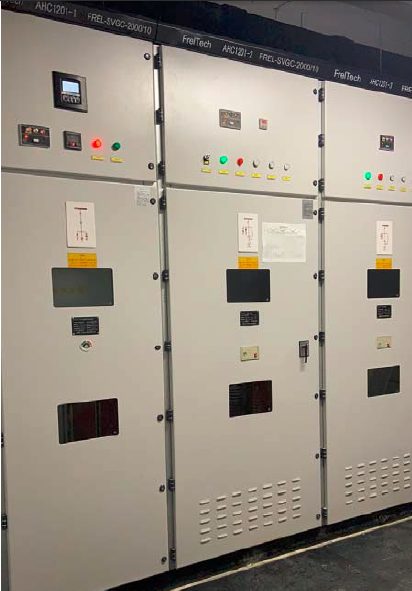

高压无功补偿装置  WEN-SVGC-2000/10

高压户内成套自动无功补偿装置，主要用于3～20kV中压系统，比如钢铁、冶金、化工，石油等需要无功补偿的场所，以固定补偿的电容器组分成若干组，根据电网无功功率、系统电压进、特定时间等行自行投切，提高电网功率因数，降低线路损耗，提高网络传输能力，调整网络电压，改善电能质量，提高供配电设备的使用效率，节能效果好。常安装于35kv或110kv变电站内的出线母线侧，或安装于6、10kV开闭所内，也常安装于工况企业的高压电动机柜前进行就地补偿。

1、该装置由控制器（自带保护功能）、真空接触器、并联电容器、串联电抗器、放电线圈、喷逐熔断器、氧化锌避雷器、电流互感器、隔离开关等组成。
　　2、采用具有保护功能（过流保护、过压保护、欠压保护、三相不平衡保护、开口电压保护等）的智能投切控制器。控制路数1~5路可设，手、自动切换，保护路数1~5路，并可查询记录，具有通用RS232/485通讯接口，以便远程组网监控。
　　3、喷逐熔断器作为电容器故障外保护，迅速切除电容器。防止故障扩大。串联电抗器用于抑制高次谐波、限制合闸涌流。5次及以上串联6%电抗器或5%电抗器，3次及以上串联12%电抗器。氧化锌避雷器用于限制投切电容器引起的过电压和户外防雷保护。放电线圈并接于电容器两端，当电容器切除时，能将电容器两端的剩余电压在5s内自电压峰值降至50V以内，以保障电容器重复投入安全和维护检修人员的安全。
　　4、防止谐波放大，避免电网谐振，改善电网电压质量。
　　5、强大的系统设计能力，使用国内先进的仿真系统进行系统仿真，通过精确的仿真模型，准确的确定设计方案，为用户解决一切谐波困扰。
　　6、采用微机保护系统，安全可靠，装置具备过压保护、欠压保护、欠流保护、过流保护、零序电流保护、多达四路的电容支路不平衡电压保护
　　7、手动和自动两种控制方式，操作方便可靠、智能化程度高。
