高压动态补偿装置-高压链式SVG静止无功发生器

费籁电气高压链式SVG静止无功发生器WEN-SVG-(20Mvar/10)-F

1、高压链式SVG的拓扑结构

拓扑结构：级联H桥式电路增加输出电压，避免器件串联低开关频率实现低谐波输出60 ~ 1000kHz减小dv/dt，减小EMI

组成：

主电路，由可关断大功率电力电子器件（如IGBT，GTO等）组成；并网滤波器，减小输出电流纹波；并网变压器，匹配输出与电网之间的电压等级。

二次电路：包括采样、控制、驱动等

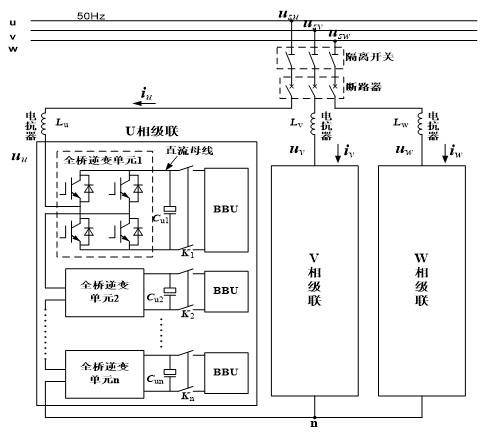

拓扑结构

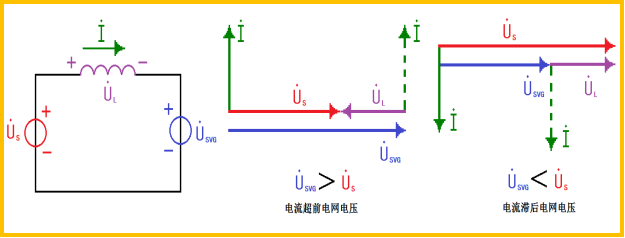

2、高压链式SVG的基本原理

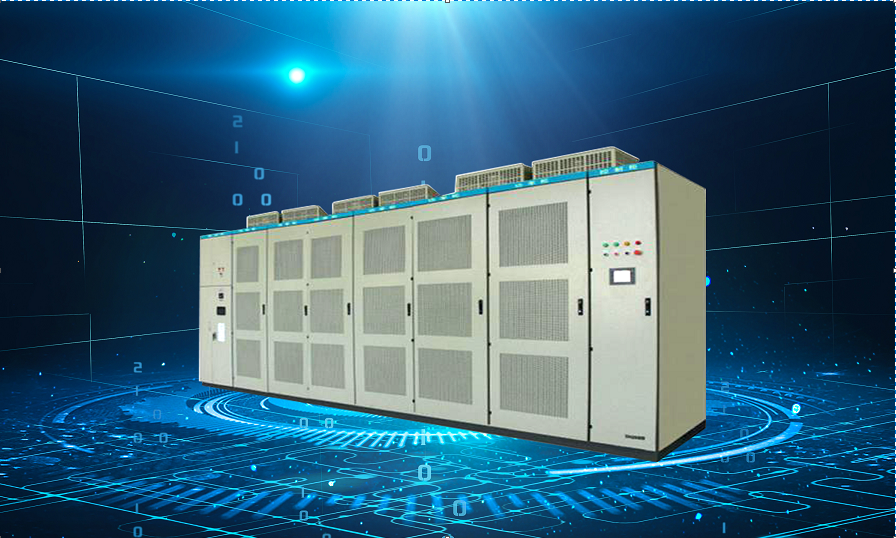

3、高压链式SVG组成：电抗器柜（充电柜）、功率柜、控制柜组成。

(1) 控制柜；

(2) 电抗器柜（充电柜）；

(3) 功率柜。

4、我公司SVG控制柜拥有如下特点：

控制柜内利用两路独立电源对控制系统供电（冗余设计），保证系统的供电可靠性；

主控制器采用大规模集成电路和表面焊接技术，利用自动化焊接设备进行焊接、针床测试进行检验，极大消除了人工参与造成不稳定的影响，系统具有极高的可靠性；

主控制器中控制核心由高速32位数字信号处理器DSP、大规模可编程器件FPGA协同运算来实现，保证高压SVG达到最优的运行性能；

我公司高压SVG的I/O口直接集成到控制系统内部，作为整个控制系统的一部分，而且各部分功能均由费籁自主开发，响应速度在微秒级，通常小于100微秒；国内部分公司的控制系统使用PLC，是因为他们本身的控制系统I/O口不够用，缺乏控制系统，由于受限于PLC的响应速度，一般在毫秒级，大大降低了成套装置的响应时间。

5、我公司高压链式SVG的优势

费籁高压SVG的I/O口直接集成到控制系统内部，作为整个控制系统的一部分，而且各部分控制功能均由费籁自主开发，响应速度在微秒级，通常小于100微秒；国内部分公司的控制系统使用PLC，是因为他们本身的控制系统I/O口不够用，缺乏控制系统，由于受限于PLC的响应速度，一般在毫秒级，大大降低了成套装置的响应时间；

采用综合保护策略：器件级保护、装置级保护和系统级保护：

器件级保护：保护动作时限不超过10us，在发现器件过流、过压或驱动信号异常时，能够迅速实施保护；

装置级保护：动作时限为500-1000us，在发现装置有过载、直流电压过高等异常工况时，能够迅速实施保护；

系统级保护：动作时限为5ms，在发现系统失压、系统电压过高、冷却系统故障灯异常工况时，快速实施保护。

补偿电流分辨率为0.1A；

最小启动电流为3A；

THD2%左右；

直流侧电压波动50V左右；

装置损耗小：≤0.8%；
